Документация Ту-144

Тема в разделе "Техническая документация", создана пользователем Shy, 8 сен 2009.

  1. Shy

    Shy Старожил

    Постепенно будем выкладывать сюда обработанные части РЭ.

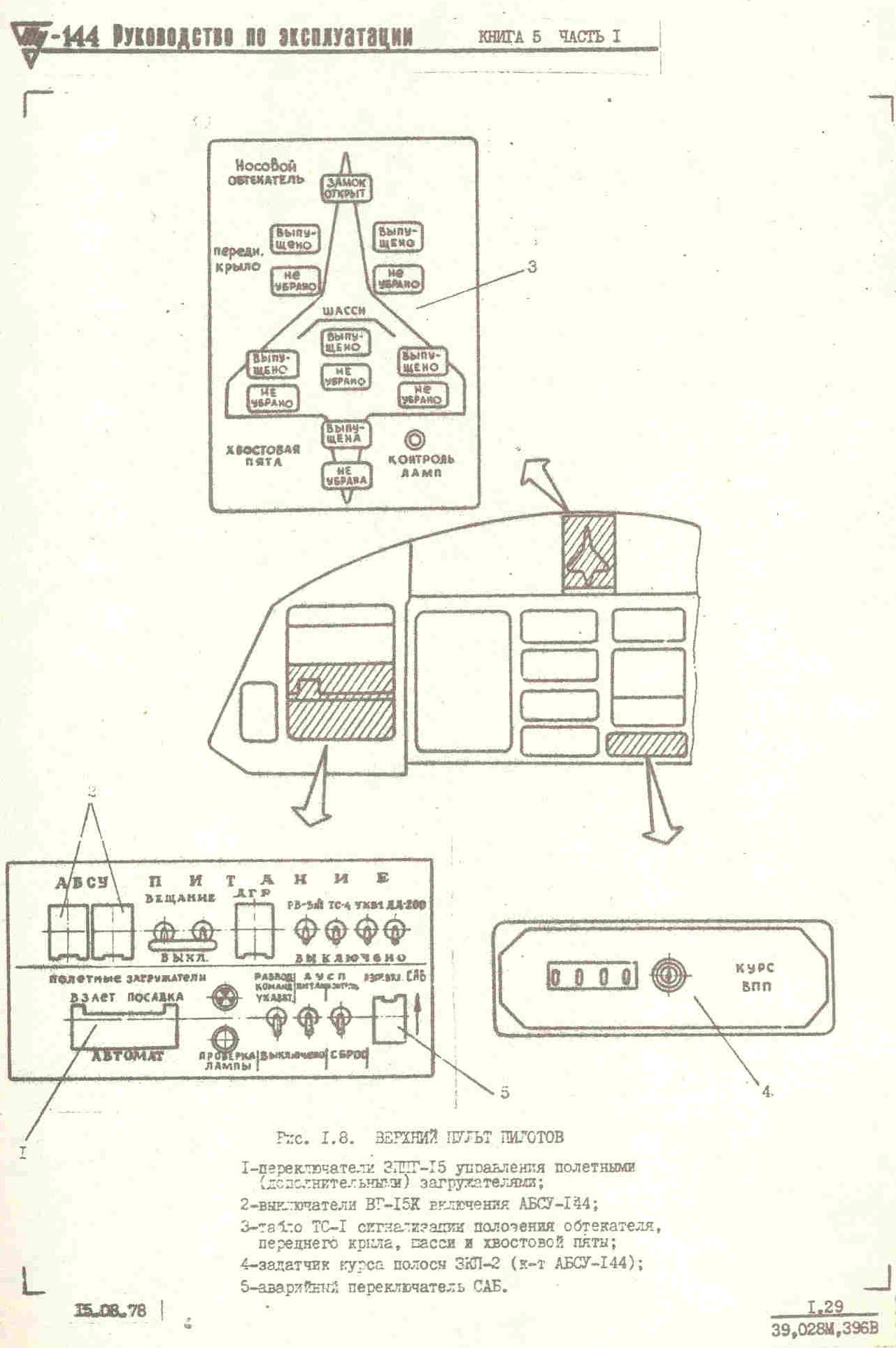

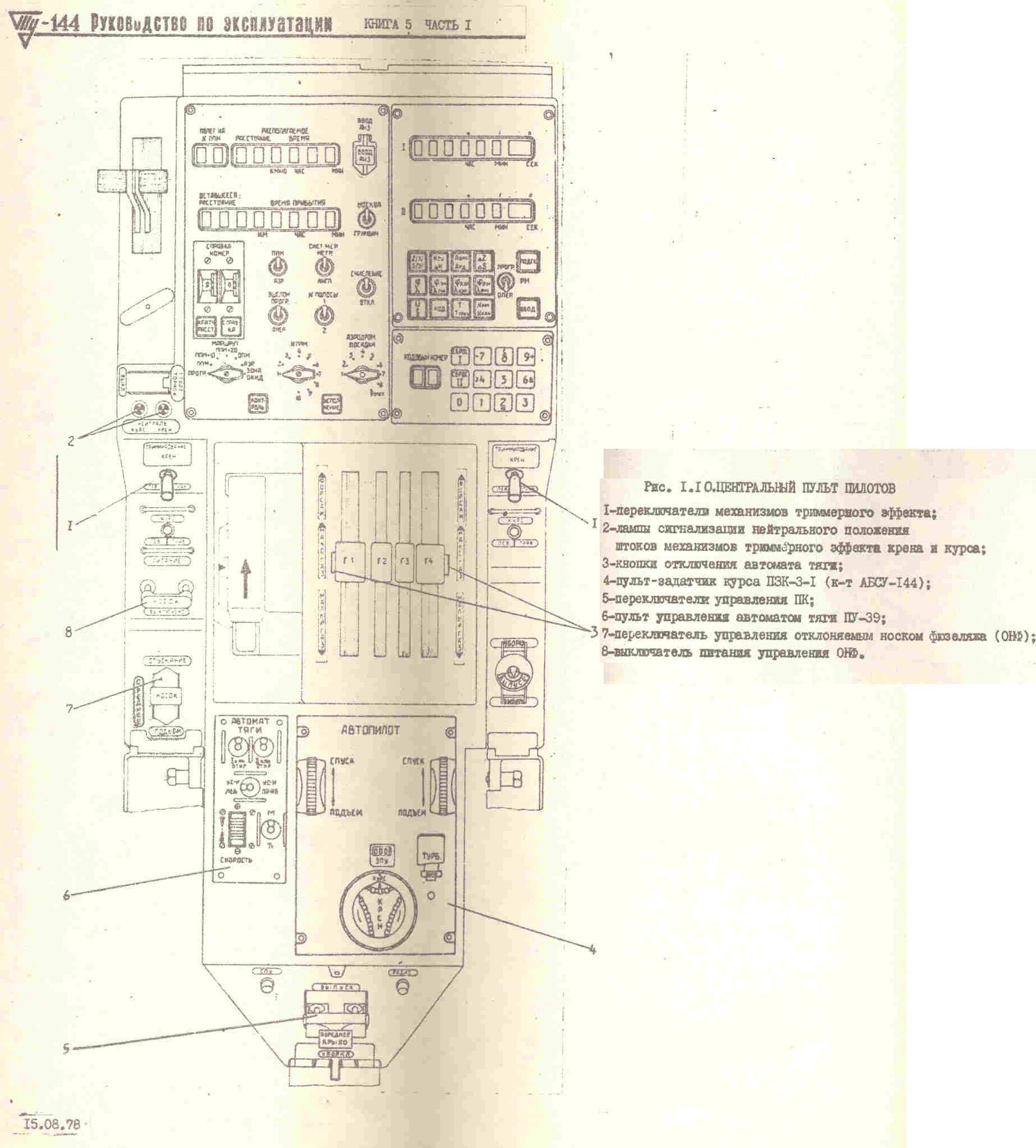

    Для начала, схемы приборных досок и пультов летчиков.

    Обработка достаточно грубая, нуждается в корретировке контраста и цветности(или переводе в ч-б)
    Кто может - сделайте, у меня пока конвеерное производство, не до вылизывания отдельных схем :)


    Вложения:

    • 374.jpg
      Размер файла:
      274,9 КБ
      Просмотров:
      8
    • 375.jpg
      Размер файла:
      388,6 КБ
      Просмотров:
      9
    • 377.jpg
      Размер файла:
      705,4 КБ
      Просмотров:
      9
    • 379.jpg
      Размер файла:
      563,1 КБ
      Просмотров:
      6
    • 381.jpg
      Размер файла:
      590,8 КБ
      Просмотров:
      2
    • 383.jpg
      Размер файла:
      527,8 КБ
      Просмотров:
      2
    • 384.jpg
      Размер файла:
      248,2 КБ
      Просмотров:
      3
    • 385.jpg
      Размер файла:
      289 КБ
      Просмотров:
      5
    • 387.jpg
      Размер файла:
      343,7 КБ
      Просмотров:
      4
    • 388.jpg
      Размер файла:
      230,9 КБ
      Просмотров:
      4
    • 389.jpg
      Размер файла:
      244,2 КБ
      Просмотров:
      6
    Последнее редактирование модератором: 8 сен 2009
  2. MayDay

    MayDay Старожил

    Ответ: Документация Ту-144

    Собирай всё в кучу, я через пару недель возьмусь за приведение в удобный вид

  3. Shy

    Shy Старожил

    Ответ: Документация Ту-144

    MayDay, а в чем это будет заключаться?

    Я перевожу все непосредственно с бумаги

  4. MayDay

    MayDay Старожил

    Ответ: Документация Ту-144

    Имею ввиду редактирование и сборку того, что насканируешь

  5. Shy

    Shy Старожил

    Ответ: Документация Ту-144

    http://ifolder.ru/13936643 (12 мб)


    Приборные доски и пульты пилотов из РЭ Ту-144Д, с панелями бортача сейчас воюю. (не те, что в первом сообщении, эти из другой книги)

    Возможно, немного отличается от нашего, зато подробно и качественно :) Скоро будут книги и на наш 144-й

    Последнее редактирование модератором: 10 сен 2009
  6. _ПЗ_

    _ПЗ_ Старожил

    Ответ: Документация Ту-144

    Паш, ты про эти документы сомневался насчет качества? ИМХО, все нормально, я как договаривались, потом все заберу на болванке и причешу на шопе. Впрочем, если Рома технологией владеет, то на здоровье. Работы хватит.
    Самое обидное, что мы наверняка делаем двойную работу. Все то же самое, вероятно, лежит себе в библиотеке Музя в шаговой доступности. Кто бы объяснил, в чем проблема с этой библиотекой?

  7. tester

    tester заблокирован

  8. Foxhound

    Foxhound Старожил

    Ответ: Документация Ту-144

    В некомпетентности её сотрудников, заметь , что с библиотекой вопрос никогда не поднимается даже , только в самых крайних случаях.

  9. Shy

    Shy Старожил

    Ответ: Документация Ту-144


    Нет, я про результаты своей работы сомневался :) У меня уже будильники перед глазами бегают от склеивания этих панелей из 4-5 частей каждая..

    На библиотеку не рассчитываем, лучше будем приятно удивлены, если все получится

  10. _ПЗ_

    _ПЗ_ Старожил

    Ответ: Документация Ту-144

    Я ж говорил, не парься о склейке, не теряй времени. Делай сырцы. Кстати, а нафига им цвет? Объем растет в разы, как и время скана. В Ленинку их не сдавать, а для чтения хороший grayscale вполне годидзе...

  11. Shy

    Shy Старожил

    Ответ: Документация Ту-144

    br21, _ПЗ_ и все причастные, пора проводить перепись, что у нас уже есть по теме. Я уже чуть было не отсканил второй раз "Бытовое оборудование" :)

    У меня на сканировании "Наземное оборудование", "Электрооборудование" и "Система кондиционирования".

  12. br21

    br21 Активный участник

    Ответ: Документация Ту-144

    я все выложил. и в соответствующей теме отписался. вот мои файлы:

    Ту-144_управление самолетом_Grey+BR21.djvu
    Ту-144_Приборное оборудование_1975_Grey+BR21.djvu
    Tu-144_Bitovoe i avariynoe oborudovanie_Grey+BR21.djvu
    Tu-144_Electrooborudovanie_Grey_BR21.djvu

  13. _ПЗ_

    _ПЗ_ Старожил

    Ответ: Документация Ту-144

    Итого, на сегодня, из монинского комплекта, имеем:
    Ту-144 ФО часть 2 - "Приборное оборудование";
    Ту-144 ИЭ книга III часть 2 - "Бытовое и аварийно-спасательное оборудование";
    Ту-144 ИЭ книга V часть 1 - "Управление самолетом" (обрабатываю);
    Ту-144 ИЭ книга V часть 2 - "Взлетно-посадочные устройства";
    Ту-144 ИЭ книга VII часть 1 - "Электрооборудование";
    Ту-144 ИЭ книга VII часть 2 - "Приборное оборудование и электронная автоматика";
    Ту-144 ИЭ книга Х - "Наземное оборудование" ;
    Ту-144 ИЭ книга ?? часть ?? - "Система кондиционирования" - ??? Это что за книга, в оглавлении такой нет!

    Плюс, имеем из комплекта по Ту-144Д:
    Ту-144Д ИЭ книга VII часть 2 - "Приборное оборудование и электронная автоматика";

    ---------------------------
    Осталось оцифровать из монинского комплекта:
    Ту-144Д ФО часть 1 - "Самолет и двигатель" - просьба Сергея Алекусеевича попытать Владимира Аврамовича и его коллегу, который (по словам самого Аврамыча) является "хозяином" всех музейных формуляров! Аналогично - по Ту-95!

    Ту-144 ИЭ книга I - "Руководство по летной эксплуатации";
    Ту-144 ИЭ книга II часть 1 - "Характеристика самолета";
    Ту-144 ИЭ книга II часть 2 - "Руководство по центровке и загрузке";
    Ту-144 ИЭ книга III часть 1- "Планер";
    Ту-144 ИЭ книга IV -"Силовая установка";
    Ту-144 ИЭ книга V часть 3 - "Взлетно-посадочная механизация";
    Ту-144 ИЭ книга V часть 4 - "Гидравлическая и азотная системы";
    Ту-144 ИЭ книга VI часть 1- "Высотное оборудование";
    Ту-144 ИЭ книга VI часть 2- "Кислородное оборудование";
    Ту-144 ИЭ книга VI часть 3- "Противооблединительная система";
    Ту-144 ИЭ книга VIII - "Радиооборудование";
    Ту-144 ИЭ книга IX - "Аэродромное обслуживание";

  14. _ПЗ_

    _ПЗ_ Старожил

    Ответ: Документация Ту-144

    На FTP выложил Ту-144 Инструкция по экуплуатации книга 5 часть 1, Ту-144 Формуляр часть 2. Все в pdf, папка unsorted. Было бы крайне полезно, если бы админы собрали всю документацию по Ту-144 из всех папок в одном месте.

  15. Петрович

    Петрович Участник

    Ответ: Документация Ту-144

    Господа, у меня появился доступ к профессиональному широкоформатному сканеру. Формат А0+, без ограничения по длине. Чтобы не мучаться со склейкой в фотошопе больших листов и схем имеет смысл сканить на нем. Территориально водный стадион-войковская.

  16. _ПЗ_

    _ПЗ_ Старожил

    Ответ: Документация Ту-144

    Выложил Ту-144Д Инструкция по эксплуатации книга 7 часть 2, "Приборное оборудование и электронная автоматика". http://docs.aviarestorer.ru/unsorted/Tu-144/

  17. _ПЗ_

    _ПЗ_ Старожил

    Ответ: Документация Ту-144

    Выложил "Ту-144 и Ту-144Д Инструкция по эксплуатации книга 3 часть 2, "Бытовое, пассажирское и аварийно-спасательное оборудование".
    А также "Ту-144 Временная инструкция по эксплуатации аварийно-спасательного оборудования".
    http://docs.aviarestorer.ru/unsorted/Tu-144/

    ЗЫ. Эх, вот если б Сергей Алексеевич помог остальное потихоньку оцифровать...

  18. Grey

    Grey Старожил

    Ответ: Документация Ту-144

    В музее формуляр книга 4.

  19. _ПЗ_

    _ПЗ_ Старожил

    Ответ: Документация Ту-144

    Ну 4 так 4. Я бы ее отсканил...

  20. Grey

    Grey Старожил

    Ответ: Документация Ту-144

    После отпуска
